概述
KYN550-12 户内铠装移开式交流金属封闭开关设备 ( 以下简称 KYN550-12 开关柜 ) 是
HIX 旗下尺寸最小的应用于 12kV。
三相交流 50Hz 单母线及单母线分段系统的成套配电设备。KYN550-12 具有防止带负
荷推拉断路器手车、防止误分误合断路器、防止接地开关处在闭合位置时关合断路器、防止
误入带电隔室，防止在带电时误合接地开关的“五防”联锁功能，配装徽创电气的户内中压
固封式真空断路器手车，是一种性能优越的配电设备。
KYN550-12 的尺寸设计，为客户节省了大量的配电空间，主要用于商业及工业建筑、
房地产、数据中心及其他工业电网等有小型化需求的变电场所。
标准
本开关柜满足 IEC62271-200，GB3906，DL/T404 等标准要求。
KYN550-12 开关柜外壳的防护等级为 IP4X，当断路器室门打开，手车移开时，防护等
级为 IP2X。

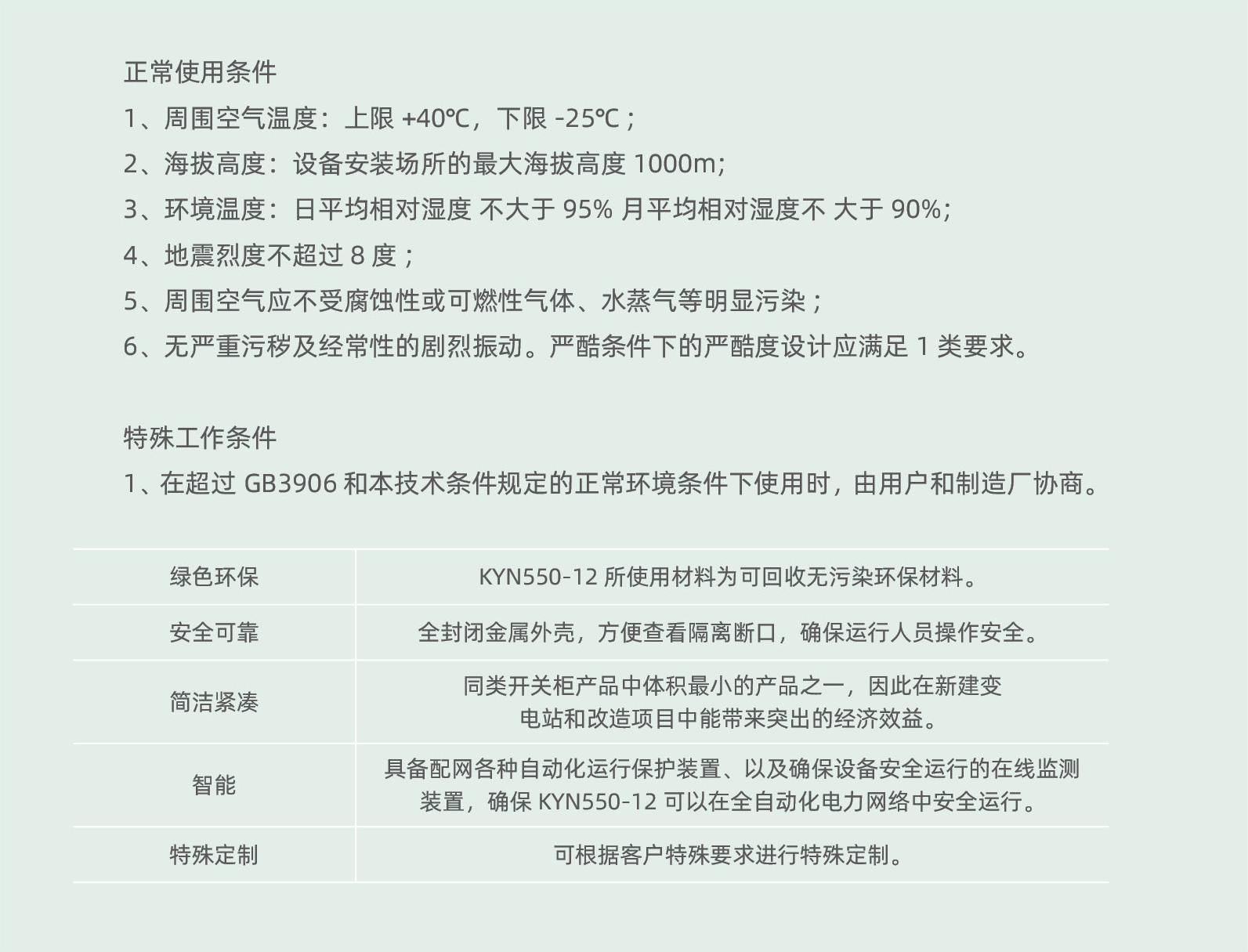

使用环境条件

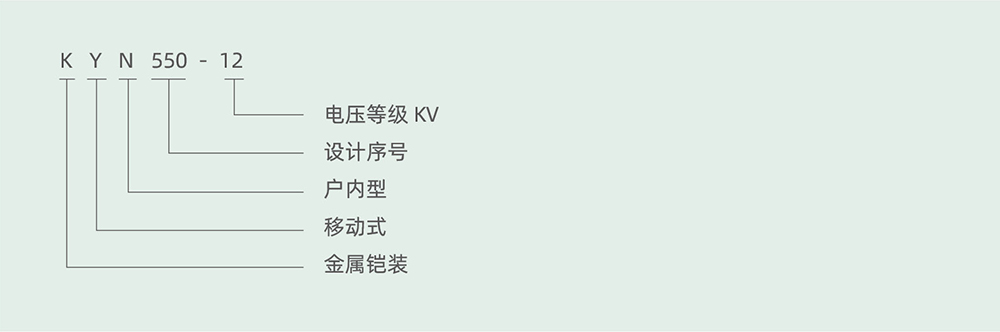

型号及含义
技术参数
产品特点
◆ KYN550 开关柜柜宽仅为 550mm，紧凑而且实用，且为 KYN 产品中最新一员，
具备 KYN 所有结 构特征；
◇具有一系列联锁装置，完全达到高压柜“五防”要求，从根本上保证开关设备和操
作人员安全；
◇最大额定电流为 4000A，专配小型化真空断路器，柜体的高度、深度以及母线额定
电流（4000A) 都与 KYN 其他标准柜型保持一致；
◇ KYN550 开关柜不仅可配环形电流互感器，块状电流互感器也为可选配置；
◇ KYN550 高压开关柜维护和服务均可在柜前完成，可以靠墙安装。将断路器室手车
移开后，维护人员可以方便的进入电缆区进行维护工作，这就使其内部电器元件的维护变
的简单。
外壳及其它
开关设备的外壳采用具有很强耐腐蚀性能的敷铝锌钢板，经 CNC 机床加工折弯组装而成，
侧板的特殊设计不仅能使柜与柜拼接时，相邻两柜之间形成 5mm 的空气层，减少了柜与柜
之间电弧故障的影响；而且刚度强。柜体采用组装式结构，用拉铆螺母、高强度的螺栓和抽
芯铆钉联接而成，柜与柜之间无需开避让孔，这样使安装简便、外形美观，提高了生产效率。
仪表室是独立的单元，与开关设备的高压区完全隔开，具有防震、防火的功能。当断路
器手车移开时，活门自动关闭，开关设备仍保持 IP2X 的防护等级。开关柜门板及终端侧封
板采用冷轧钢板，经净化和防腐处理后，并用喷塑工艺，使其表面抗冲击耐腐蚀，保证了外
形的美观。
手车
手车骨架采用薄钢板经 CNC 机床加工后组装而成。手车与柜体绝缘配合，机构联锁安全、
可靠、灵活。根据用途，手车可分为断路器手车、电压互感器手车、计量手车、隔离手车等。
各类手车按模数，积木式变化，同规格手车可以百分之百自由互换。手车在柜内有断开位置、
试验位置和工作位置，每一位置均设有定位装置，以保证联锁可靠，必须按联锁防误操作程
序进行操作，各种手车均采用螺母、丝杆摇动推进、退出，其操作轻便、灵活，适合于值班
人员操作。
当手车需要移开柜体时 , 用一辆专用转运车，就可以方便抽出，进行各种检查、维护，
而且采用中置式，整个手车体积小，检查，维护极方便。开关设备与断路器手车之间的信号，
保护和控制的二次线通过多针航空插头连接。
固封式断路器
KYN550-12 采用的固封式断路器，具有良好的绝缘度，防潮，防凝露等性能。固封真
空断路器将真空灭弧室和断路器相关的导电零件同时嵌入到环氧树脂这类容易固化的固体绝
缘材料中形成极柱，使整个断路器极柱成为一个整体的部件，使得可拆卸零件少，可靠性较
高，并且将表面绝缘变成体积绝缘，相比空气绝缘，减少了环境的影响，大大提高了绝缘强度。
它使断路器尺寸缩小，有利于开关柜小型化。
断路器手车工作原理
当手车用转运车运入柜体断路器室时，便能可靠锁定在试验位置；柜体位置显示灯便显
示其所在位置。而且只有安全锁定后，才能摇动推进机构，将手车推向工作位置。手车到工
作位置后，推进手柄即摇不动，其对应位置指示灯便显示其所在位置。手车的机械联锁能可
靠保证手车只有在工作位置或试验位置，断路器才能进行合闸；而且手车只有分闸状态，断
路器才能移动。可实现关门操作。
