产品详情
概述
GCS 装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在
大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为
50(60)Hz，额定工作电压为 380V(400V)，(660V)，额定电流为 6300A 及以下的发、供
电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

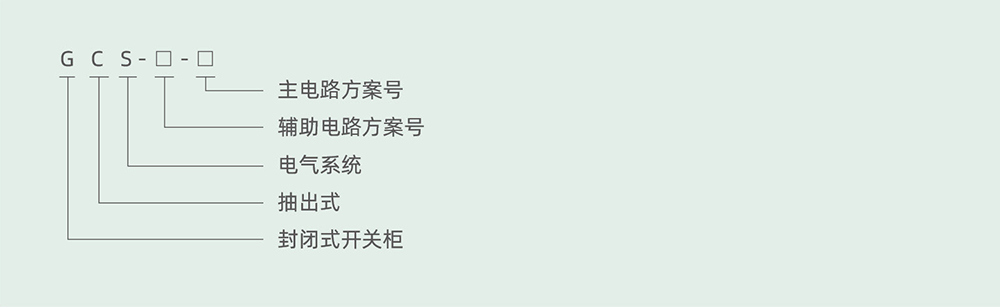

型号及含义

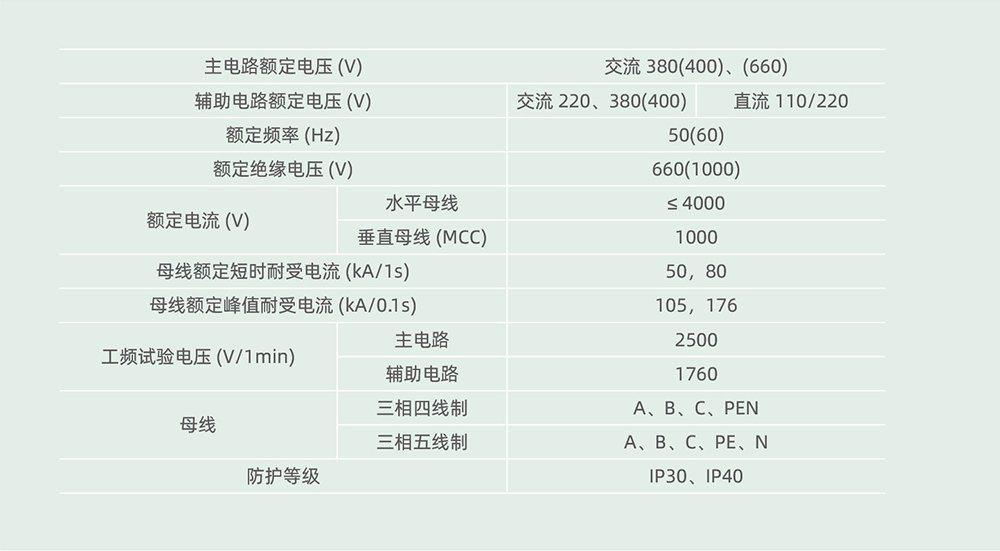

基本参数
性能指标
功能单元
1、抽屉层高的模数为 160mm。分为 1/2 单元、1 单元、3/2 单元、2 单元、3 单元、
五个尺寸系列。单元回路额定电流 400A 及以下；
2、抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。相同功能单元的抽屉具有
良好的互换性；
3、每台 MCC 柜最多能安装 11 个一单元的抽屉或 22 个 1/2 单元的抽屉。其中一单元
以上抽屉采用多功能后板；
4、抽屉进出线根据电流大小采用不同片数的同一规格片式结构的插件；
5、1/2 单元抽屉与电缆室的转接采用背板式结构 ZJ-2 型转接件；
6、单元抽屉与电缆室的转接按电流分档采用相同尺寸棒式或管式结构 ZJ-1 型转接件；
7、抽屉单元设有机械联锁装置。
主要电器元件
主要电器元件的选用原则立足于引进技术，国内能成系列批量生产，又能满足装置高性
能的要求；
1、电源及馈线单元断路器主选 AH 系列。也可选用其它性能更先进的 Schneider 公司
生产的 M 系列、ABB 公司生产的 F 系列。AH 型断路器具有性能好、结构紧凑、重量较轻、
系列性强的特点。价格相对较低，维护使用方便，各项性能指标能满足本装置的要求；
2、抽屉单元 ( 电动机控制单元、部份馈电单元）断路器主选 CM1、TG、TM30 系列塑
壳断路器 , 部份选用 MOELLER 公司生产的 NZM-100A 系列。这些开关均有性能好，结构紧
凑、短飞弧或无飞弧、技术经济指标高的特点，能满足本装置的要求；
3、隔离开关及熔断器式隔离开关选 Q 系列。该系列可靠性高、分断能力强，并可以实
现机械联锁；
4、熔断器主选 NT 系列；
5、交流接触器选用 B 系列、LC1-D 系列。
辅助电路
辅助电路图的设计符合《火力发电厂厂用电设计技术规定》等有关设计技术规程规定。
适用于发电厂，变电站的低压厂 ( 所 ) 用电系统及厂矿企业、高层建筑内的低压配电系统。
辅助电路方案根据主电路方案分电源进线、馈线 (PC) 和电动机馈线 (MCC) 揉作控制的
功能单元进行设计。

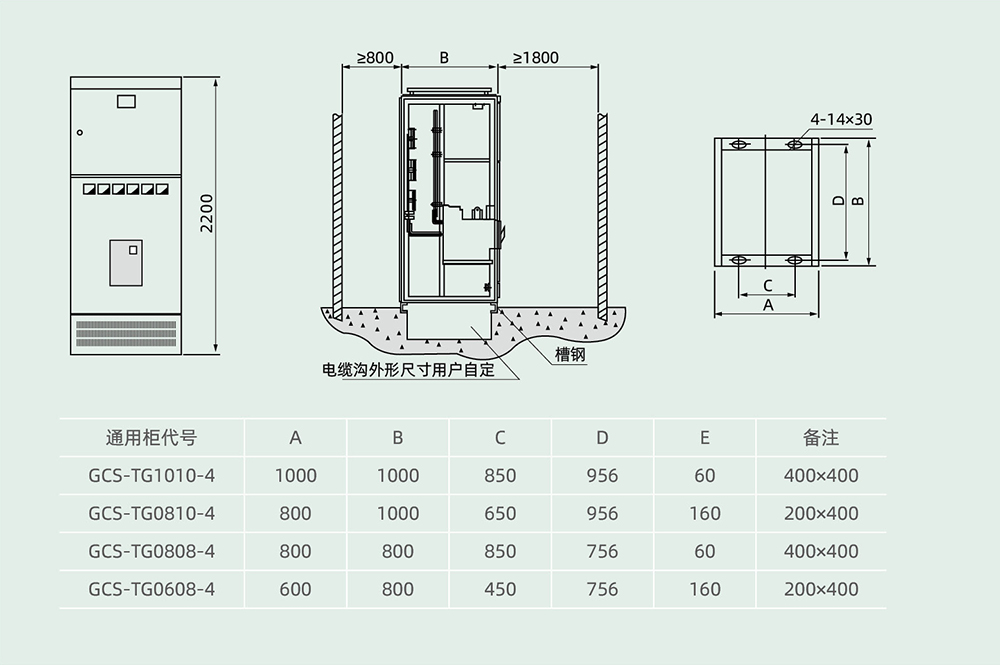

主结构
