概述
GCK 低压抽出式开关柜由动力配电中心（PC）柜和电动机控制中心（MCC）二部分组成，
适用于发电厂，变电站，工矿企业等电力用户作为交流 50Hz，最大工作电压至 660V，
最大工作电流至 6300A 的配电系统中，作为动力配电，电动机控制及照明等配电设备的
电能转换分配控制之用。

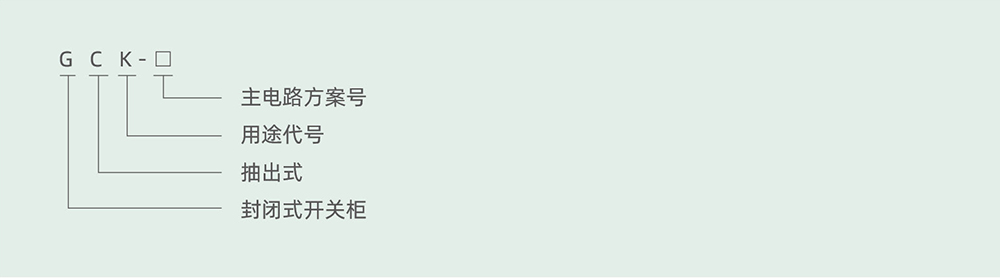

型号及含义
使用环境条件
1、海拔不超过 2000m；
2、周围空气温度不高于 +4C℃，并且 24h 内平均温度不高于 +35℃，周围空气温度
不低于 -50℃；
3、大气条件：空气清洁，相对湿度在温度为 +4C℃时不超过 50%，在温度较低时允
许有较高的相对湿度，列如：+20℃时为 90%；
4、没有火灾，爆炸危险，严重污秽，化学腐蚀及剧烈震动的场所；
5、与垂直面倾斜不超过 5°；
6、本产品适合以下温度运输储存：-25℃ ~+55℃，在短时间内 ( 不超过 24h) 不超过
+70℃。
如上述使用条件不能满足时，应由用户在订货时向制造厂方提出，协商解决。
结构特征
本系列产品的基本柜架为组合装配式结构，柜架的全部结构件通过螺钉紧固互相连接
成基本框架，再按需要加上门、档板、隔板、 抽屉、安装支架以及母线和电器组件等零件，
组装成一台完整的开关柜，本柜有下列特点：
框架采用形钢材，利用三维角板定位，螺栓连接无焊接结构从而避免了焊接变形和应
力，提高了安装精度。
框架及零部件安装孔按模数 E=20mm 变化。
内部结构件采用镀锌处理。外部经酸洗和磷化处理后，采用静电环氧粉末喷涂。

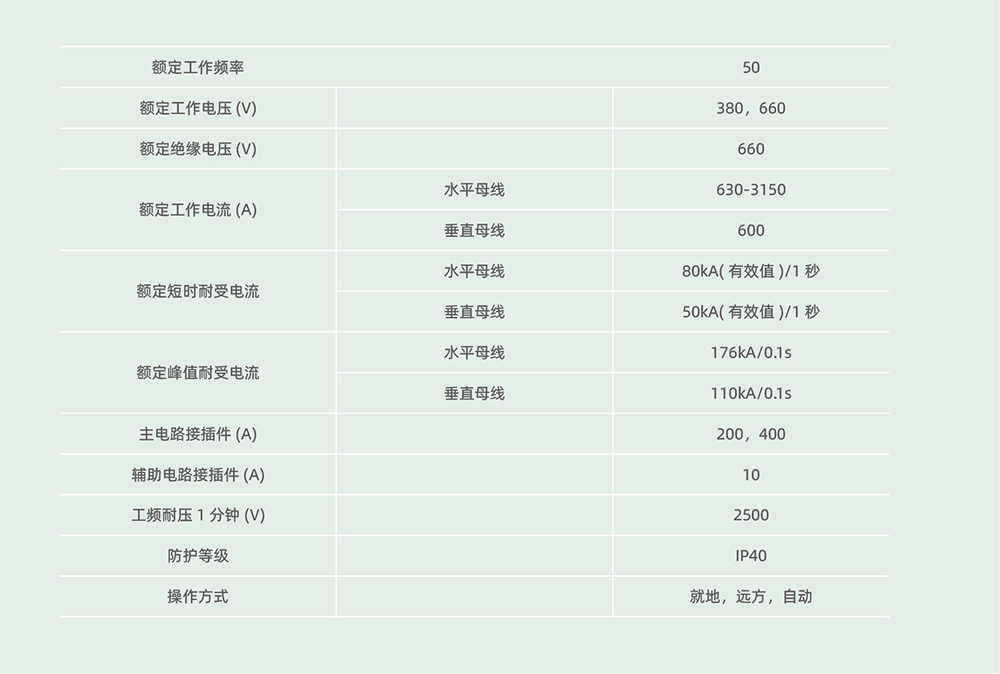

主要技术参数

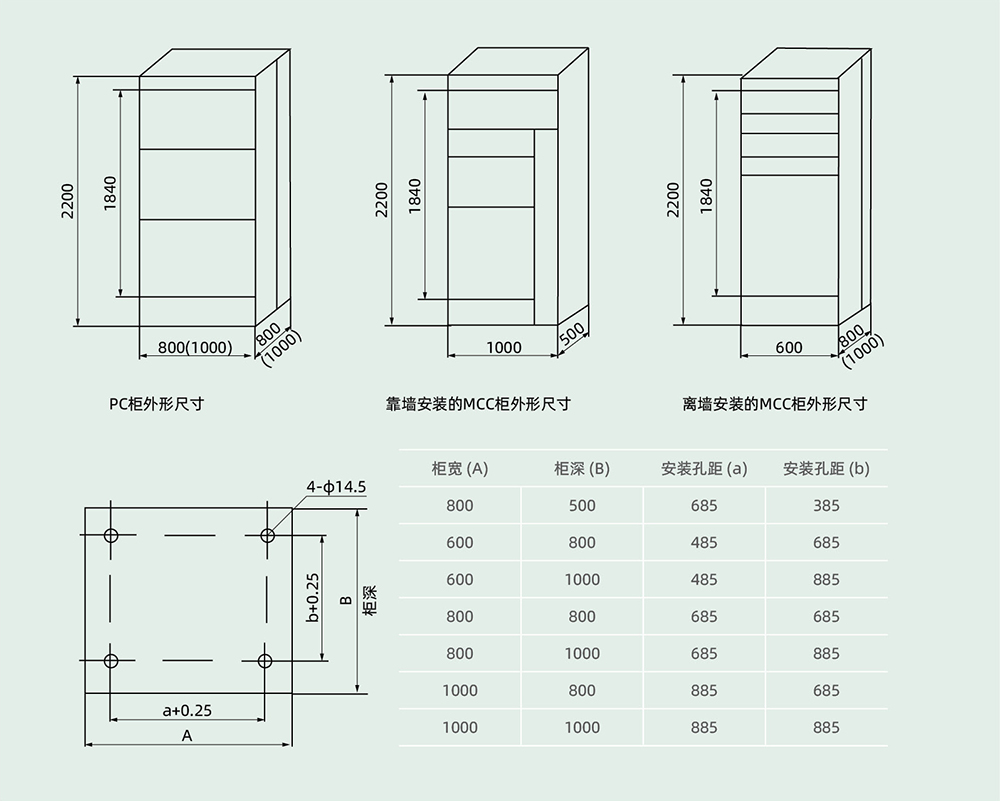

外形及安装尺寸 (mm)
产品安装基础示意图
产品安装基础示意图
本产品在安装时，柜与柜之间的水平线线应连接牢固可靠。
本产品的门与主开关有联锁功能，即只有在断电的情况下门才可能打开，本产品的其
他侧面为螺钉封板，与主开关没有联锁功能，故请用户在拆本产品侧板检修时，务必断开
电源。
非专业人员请勿打开柜体维护检修。
