概述
本系列低压抽出式开关柜是一种用标准模件由工厂组装 (FBA) 的组合式柜型，其技术
已达到国际先进水平。
本系列低压抽出式开关柜适用于发电厂、变电站、石油化工、冶金轧钢、交通能源、
轻工纺织等厂矿企业和住宅小区、高层建筑等场所、作为交流 50 ~ 60Hz，额定工作电
压交流 660V 及以下的电力系统的配电设备的电能转换、分配及控制之用。本装置符合
GB72511《低压成套开关关设备》及 JB/T9961《低压抽出式成套开关设备》国家专业标准、
并符合 IEC439-1、VDE0660 第五部分等国际专业标准。
正常使用环境条件
1、 周 围 空 气 温 度 不 高 于 +40 ℃， 不 低 于 -5 ℃， 并 且 24h 内 其 平 均 温 度 不 高 于
+35℃；
2、大气条件：空气清洁，相对湿度在最高温度为 +40℃时不超过 50％，在较低温度
时允许有较高的相对湿度，例如 +20℃时为 90％，但应考虑到温度变化，有可能会偶然
地产生凝露；
3、海拔高度不超过 2000m；
4、本装置适应于以下温度的运输和储存过程：-25℃至 +55℃的范围之间，在短时间
内 ( 不超过 24h) 可达 +70℃，在这些极限温度下装置不应遭到任何不可恢复的损伤，而
且在正常条件下应能正常工作；
5、如果上述使用条件不能满足时，应由用户和制造厂协商解决；
6、当本装置使用于海上石油钻采平台和核电站时，应另行签订技术协议。

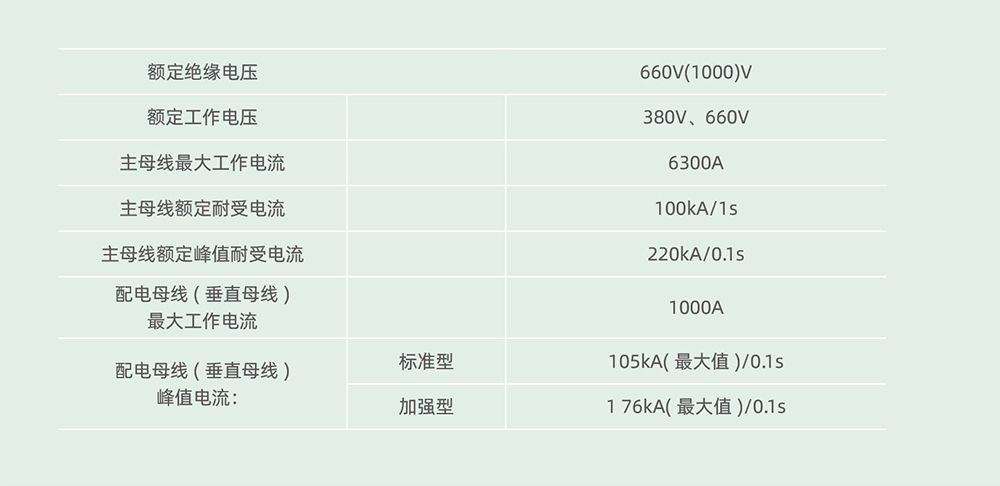

基本参数
开关柜类型
1、动力配电中心柜 (PC)： 可采用 Emax、MT、3WN、AH、ME 等系列等断路器。

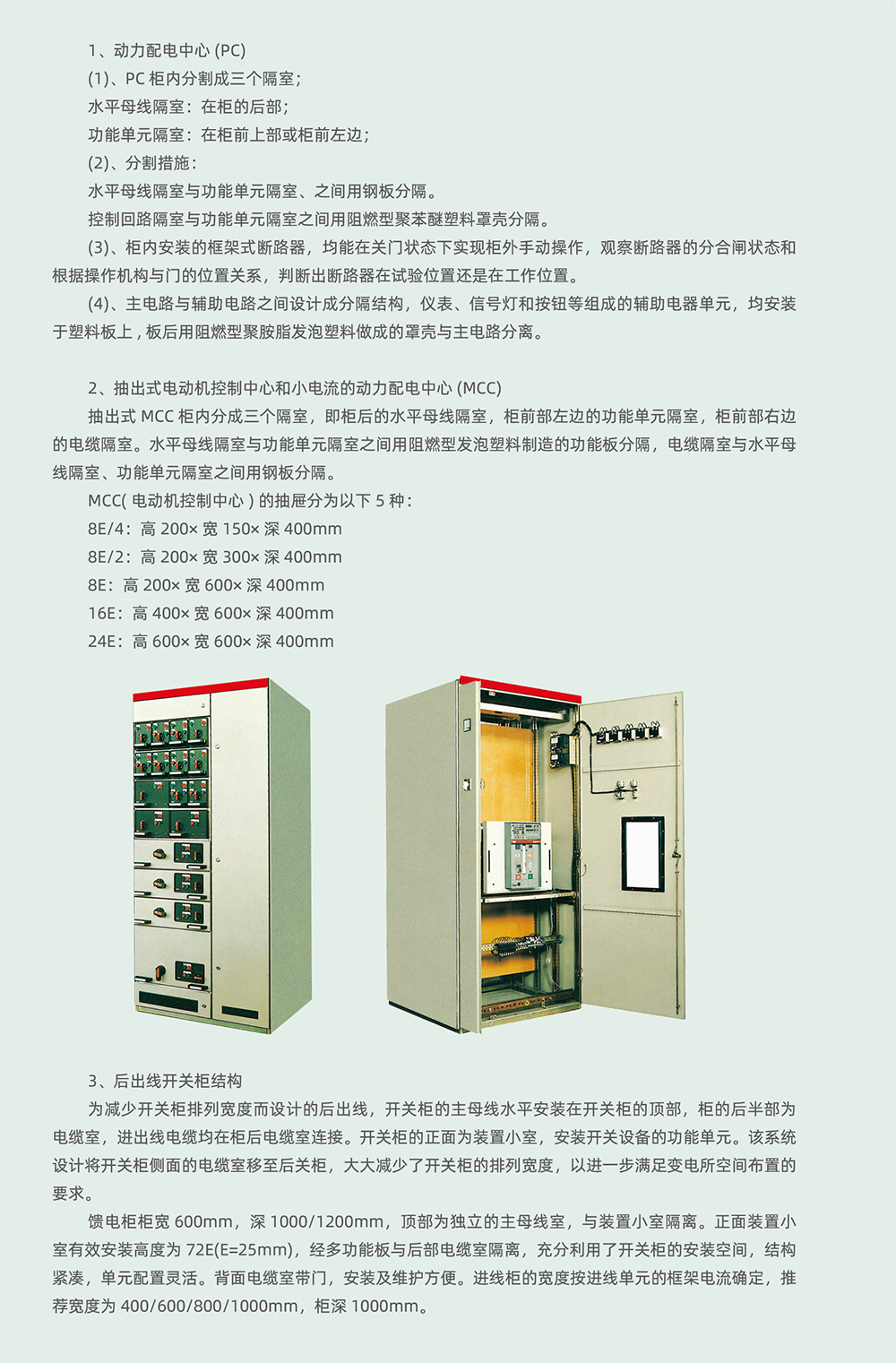

2、电动机控制中心柜 (MCC)：由大小抽屉组装而成，各回路主开关采用高分断塑壳断
路器或旋转式带熔断器的负荷开关。功率因数自动补偿柜 ( 带有手动、自动及远动功率因数
补偿装置 )

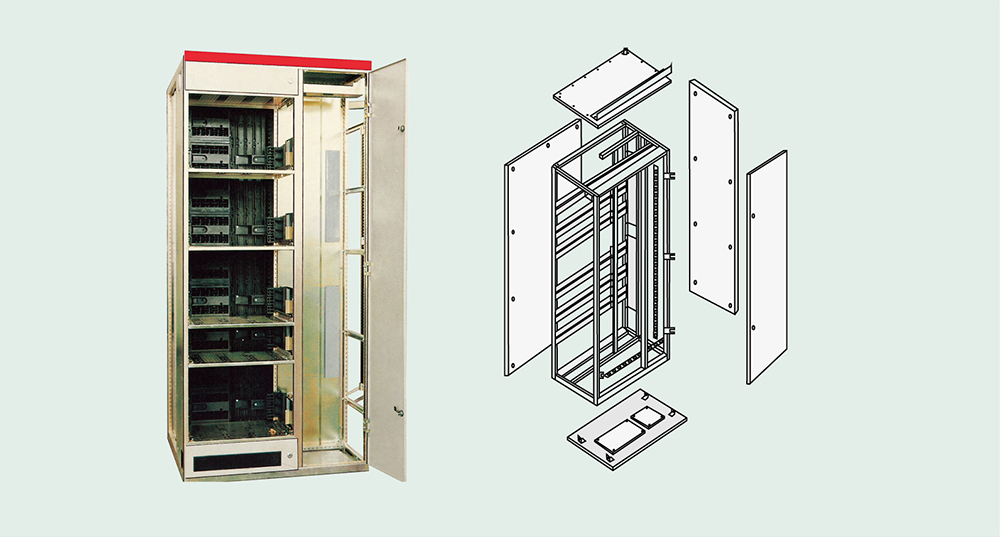

C 型型材组成的柜架结 ( 图 1)
柜体示意图 ( 图 2)

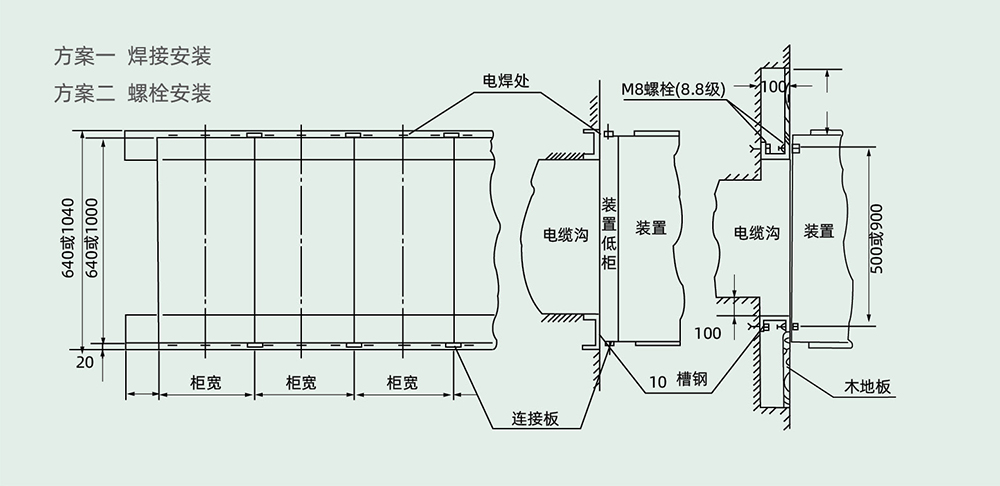

安装示意图

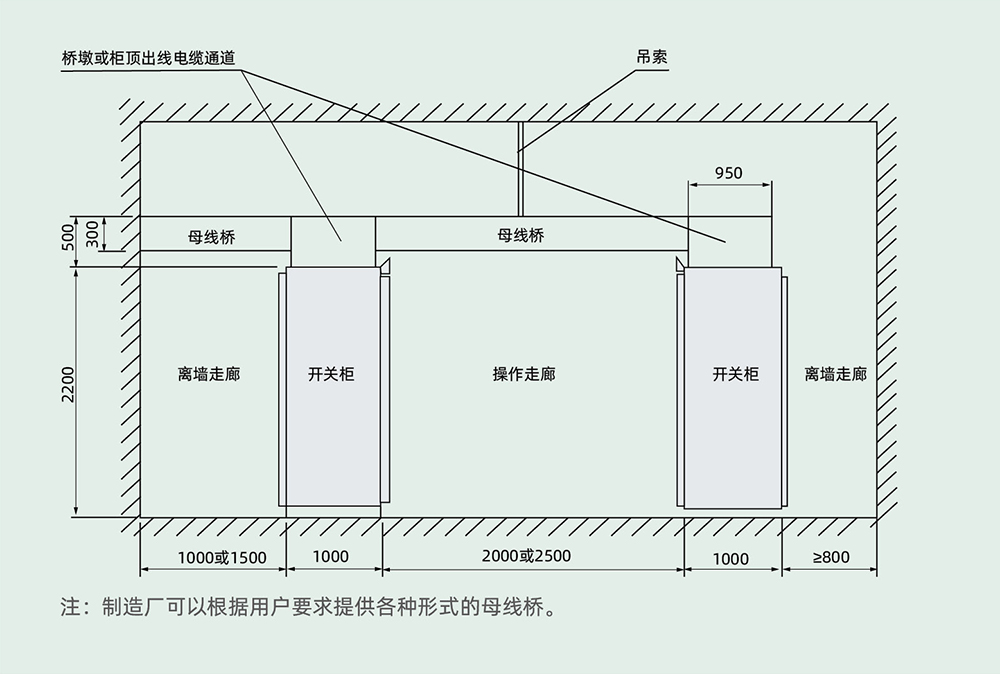

母线桥安装示意图
防护等级
◆ 符合 IEC529、DIN40050 标准
◆ IP30 对大于 Φ2.5mm 固体防护
◆ IP40 对大于 1.0mm 固体防护
◆ IP54 对尘埃和任意方向喷溅作防护
( 订购 IP54 防护等级时应与制造厂协商 )

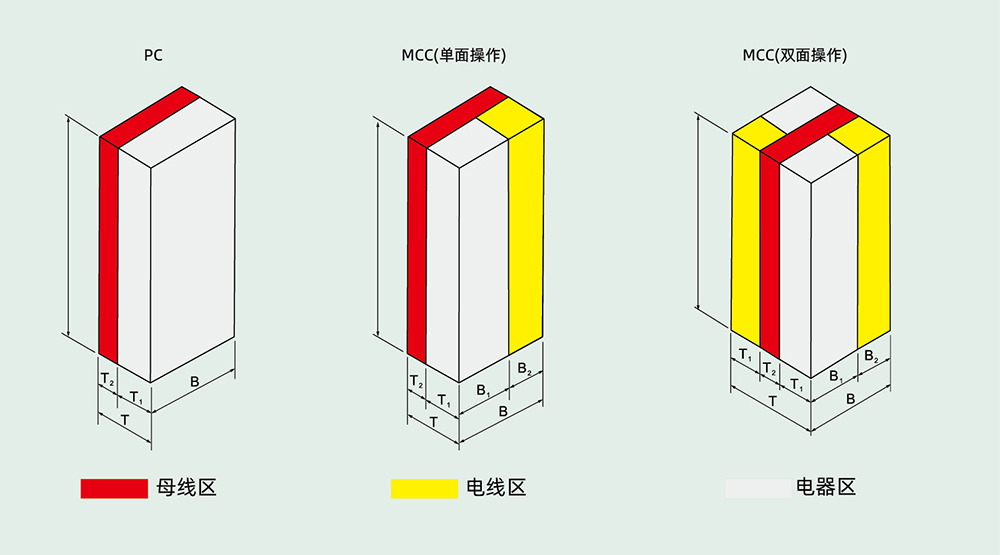

柜体的分区设计
