概述
GZD(W) 系列 ( 微机控制 ) 直流电源柜是针对无人值守变电所对直流电源柜所提出的
要求而研制开发的新一代替换产品。适用于大中小型发电厂和变电站，在正常运行和事故
状态下的高压开关分合闸、继电保护、自动控制、事故照明等所需的直流电源。

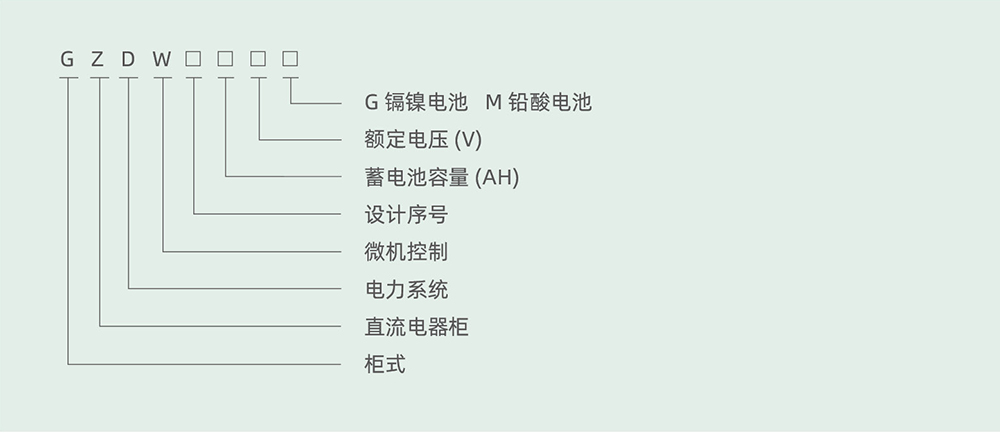

型号及含义
功能特点
1、具有主充、均充、浮充的充电状态选择，电压方便可调。具有稳压限流及稳流限
压的功能选择。
2、微机监控单元采用大屏幕、全中文液晶显示，显示内容包括电池电压、充电电流、
控母电压、充电机输出电压、电流、单节电池电压及直流系统的一系列参数。
3、交流失电后重新投入，系统可根据电池的容量自动选择最佳的充电方式对电池进
行充电。微机监控单元退出系统后，不影响直流系统的正常运行。
主要技术指标
1、主要技术指标 1. 输入电压：AC380V ± 10%；
2、输出电压：DC220V、DC110V、DC48V；
3、输出电流：10、20、30、40、50、60、100、200A；
4、稳压精度：≤ 1%；
5、稳流精度：≤ 1%；
6、纹波系数：≤ 1%；
7、整机噪声：≤ 55db；
8、主变温升：≤ 60℃；
9、工作方式：连续工作。
设计序号说明

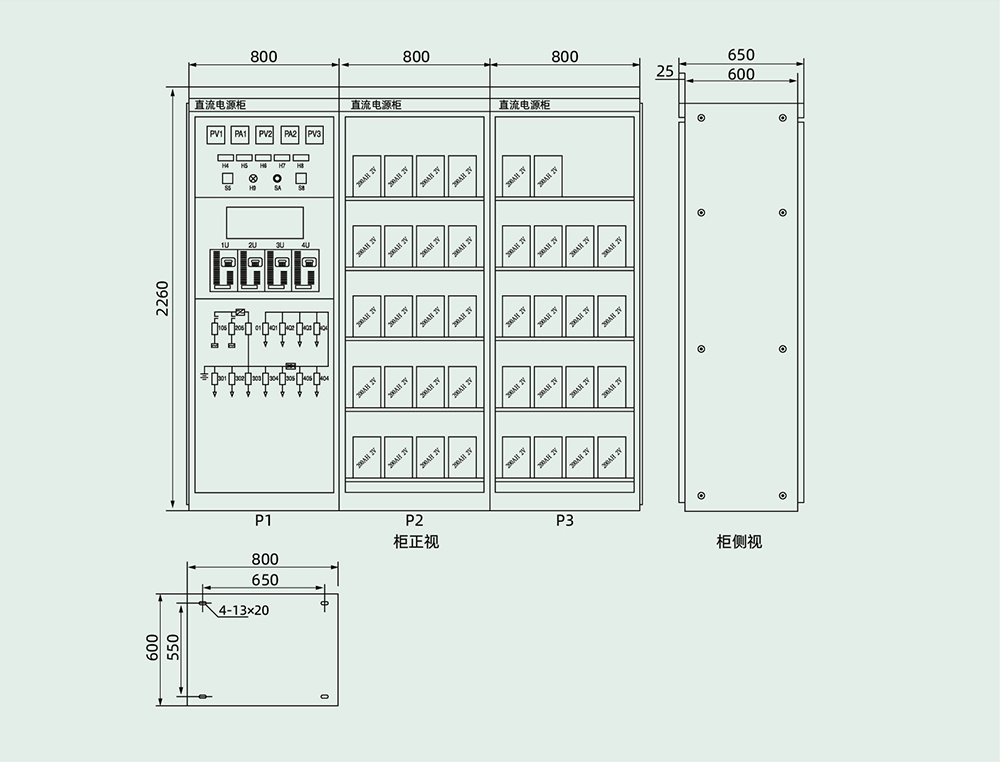

安装及尺寸图

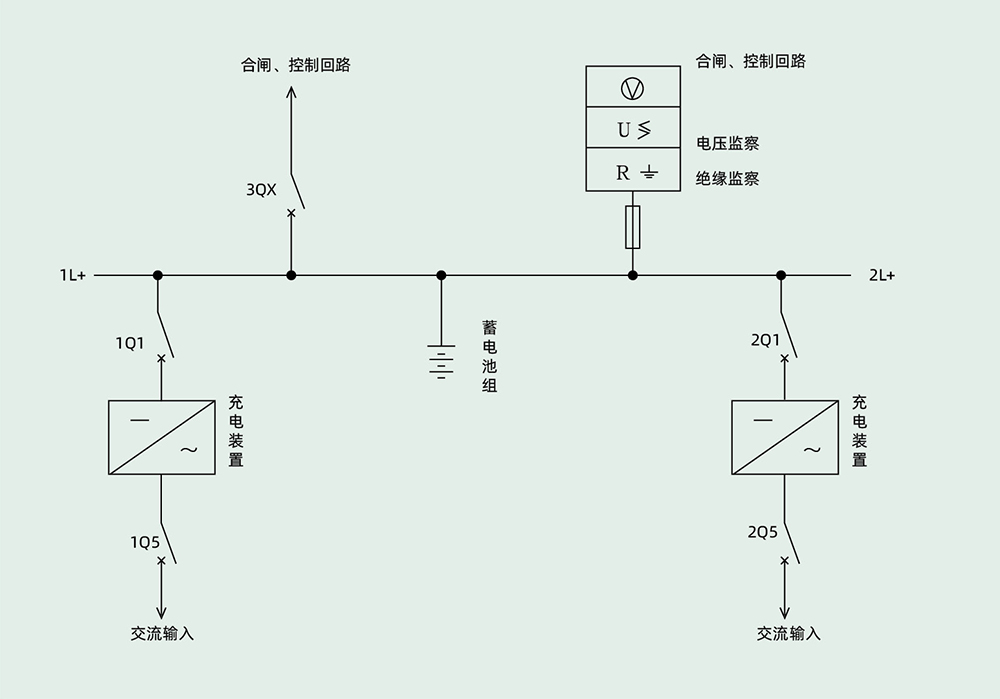

GZD(W)31 直流系统简图

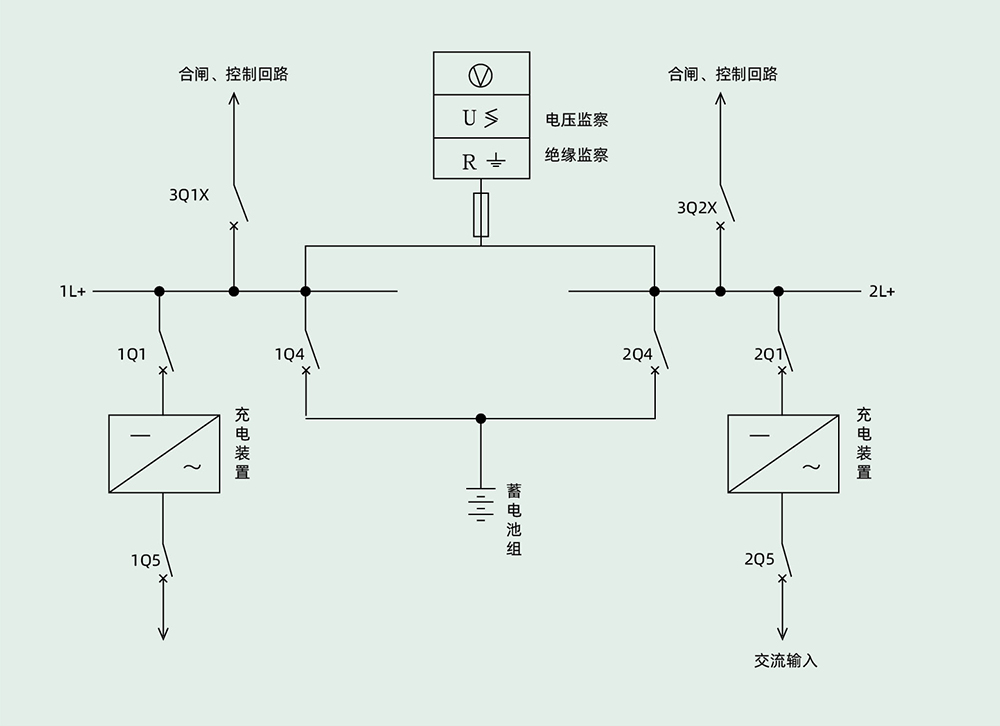

GZD(W)31 直流系统简图
