概述
接地开关是用于将回路有意接地的一种机械开关装置。
接地开关在异常条件（如短路）下，可在规定时间内承载指定的额定短路电流和相应
的峰值电流；但在正常工作条件下，不要求承载额定电流。
接地开关和隔离开关经常被组合成一台装置使用。此时，隔离开关除了具有主触头外，
还带有接地开关以用于在分闸后将隔离开关的一端接地。主触头和接地开关通常以这样的
方式实现机械联锁，即当隔离开关闭合时接地开关不能闭合，而当接地开关闭合时主触头
不能闭合。
接地开关按结构形式可分为敞开式和封闭式两种。前者的导电系统暴露于大气中类似
隔离开关的接地刀闸，后者的导电系统则被封闭在充 SF。或油等的绝缘介质中。
接地开关需要关合短路电流，必须具备一定的短路关合能力和动、热稳定性。但它不
需要开断负荷电流和短路电流，故没有灭弧装置。闸刀的下端通常经过电流互感器与接地
点连接。电流互感器可给出信号供继电保护用。
各种结构形式的接地开关均有单极、双极和三极之分。单极只用于中性点接地系统，
双极和三极则用于中性点不接地系统，共用一个操动机构进行操作。

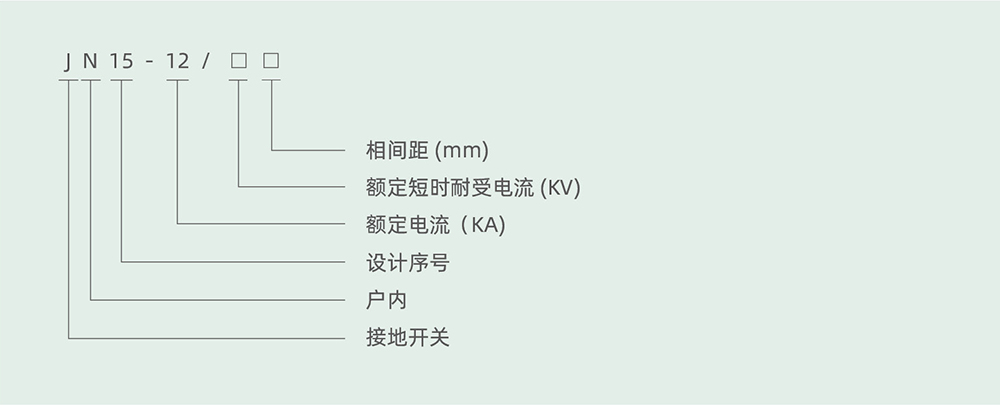

型号及含义

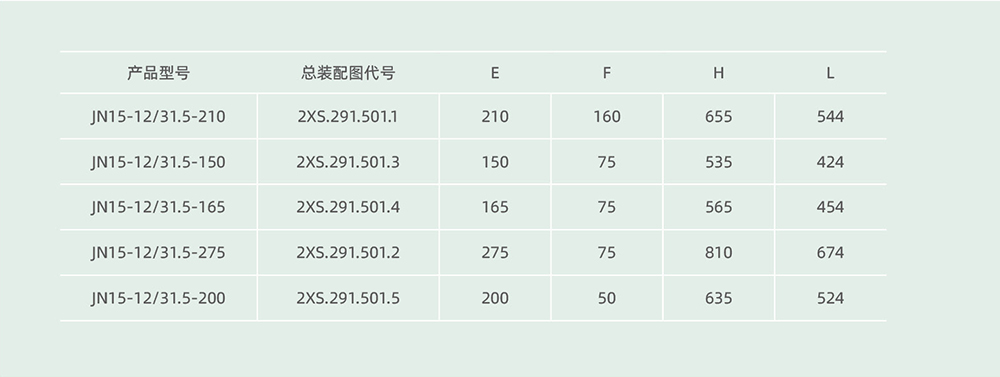

主要技术参数
功能
◆ 检修线路时的正常工作接地。当断路器所在线路需检修时，断路器处于分闸位置，两
侧隔离开关均打开，处于分闸状态。接地开关合闸，用于正常工作接地。以保证设备和检修
人员的安全。
◆ 切合静电、电磁感应电流。在两条或多条共塔或邻近平行布置的架空输电线路中，当
某一回或几回线路停电后，由于它与相邻带电线路之间产生电磁感应和静电感应，在停电的
回路上将产生感应电压及感应电流。因此用于这类线路的接地开关。
◆ 关合短路电流。对具有额定短路关合电流的接地开关，应能在任何外施电压包括其额
定电压，任何电流包括其额定短路关合电流下关合。接地开关具有的额定短路关合电流，等
于额定峰值耐受电流。
产品用途
JN15-12 型户内高压接地开关其性能符合 GB1985-89《交流高压隔壁离开关和接地开
关》及 IEC129 的要求，适用于 12 千伏及以下交流 50Hz 的电力系统中，可与各种型号高
压开关柜配套使用，作为接地保护用。
◆ 设计先进、技术性能可靠 ;
◆ 结构简单、安装调试方便 ;
◆ 具有快速分、合能力。
◆ 海拔高度不超过 1000m;
◆ 周围空气温度：上限 +40℃，下限 -10℃；
◆ 允许在 30℃时储运 ;
◆ 地震烈度不超过 8° ;
◆ 无易燃、易爆、严重粉尘、化学腐蚀及剧烈振动场所。
产品类型
◆ 接地开关根据其所安装位置要求的不同，分为检修用接地开关 (ES) 和故障快速关合
接地开关 (FES) 两类。
◇ 检修接地开关（ES）用来接地或开断的开关设备。设备检修时，在可能来电的各侧形
成明显的接地点。主要有母线接地开关；出线、进线（装设在主变压器断路器母线侧及出线侧、
线路断路器母线侧）的接地开关等。
◇ 故障快速关合接地开关（FES）具有关合短路电流及开合感应电流的能力，由电动弹
簧机构操动。故障接地开关适用于线路出线侧接地开关，故障接地开关作为检修时的保护装
置，并具有关合短路电流及开合感应电流的能力，所以是一种重要的保护装置，分、合由电
动弹簧机构操动，一般装设在线路出线隔离开关的线路侧，并与相关的隔离开关、断路器有
电气连锁。

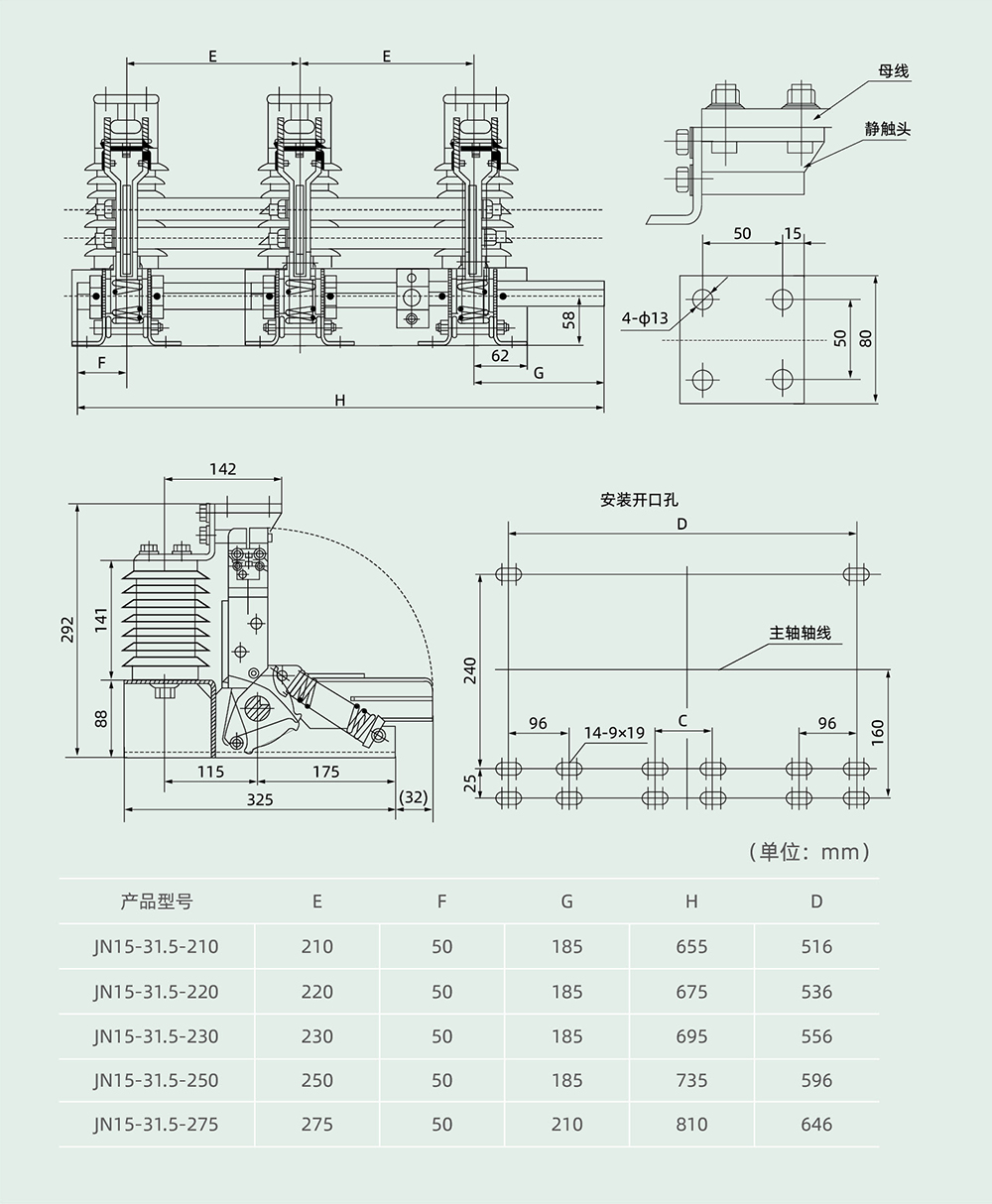

外形及安装尺寸
