产品详情
概述
GTXGN15-12 是本公司的新一代固体绝缘环网柜,适合智能电网应用。该系统具有高
水平的运行安全性,广泛应用于 12kV 二次配电系统。
GTXGN15-12 环网柜基于本公司成熟的真空灭弧室进行设计,无需维护,10,000 次
操作寿命获得认证。
柜内所有高压带电部件均采用单相绝缘。所用材料经过特别打造,提供极佳的绝缘性
能及优异的散热特性。此外,经过特殊设计的绝缘结构,有效的优化了周围电场分布,因
此最大限度地降低了内部燃弧的任何风险。
在 GTXGN15-12 柜内,一次部件及机构都位于全封闭式的箱体里,保护整个系统免
受环境的影响。真空灭弧室及固体绝缘的使用确保 GTXGN15-12 的完全绿色环保。这些
技术的釆用使 GTXGN15-12 成为 SF6 环网柜的完美替代解决方案。
同时,由于不需要对气体压力进行常规测试或其他例行维护,设备周期后也无需额外
的回收成本,因此也极大降低了产品的全周期使用成本。
GTXGN15-12 系统设计紧凑,可从前部电缆仓实现电缆的下进下出连接,因此该系统
十分节省宝贵的占地空间,便于在严苛的环境下使用。
所有部件都完全封闭在经过 20kA/1s 防内部燃弧权威验证安全的金属外壳里。
在操作人员的安全方面,GTXGN15-12 的设计也万无一失。
此外,除了面板集成的模拟分合闸位置显示外,通过柜体前方的可视观察窗可直观的
观察到内部刀闸的合 / 分及接地触头状态。

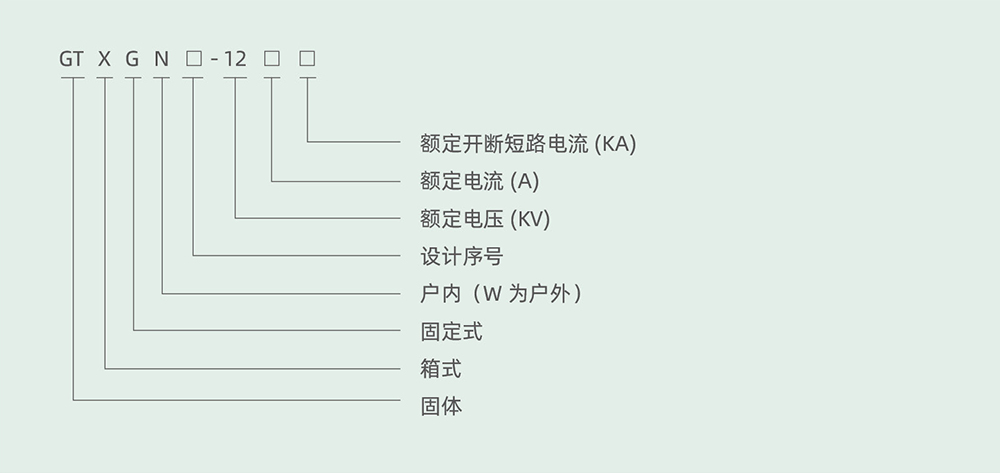

型号含义
绿色环保
◆ 最精简的零部件设计;
◆ 完全采用环保性材料设计;
◆ 不使用 SF6 气体作为灭弧及绝缘;
◆ 一次回路采用最少的接点设计,确保运行期间低能耗;
◆ 只使用可重复使用和 / 或可回收使用的材料。

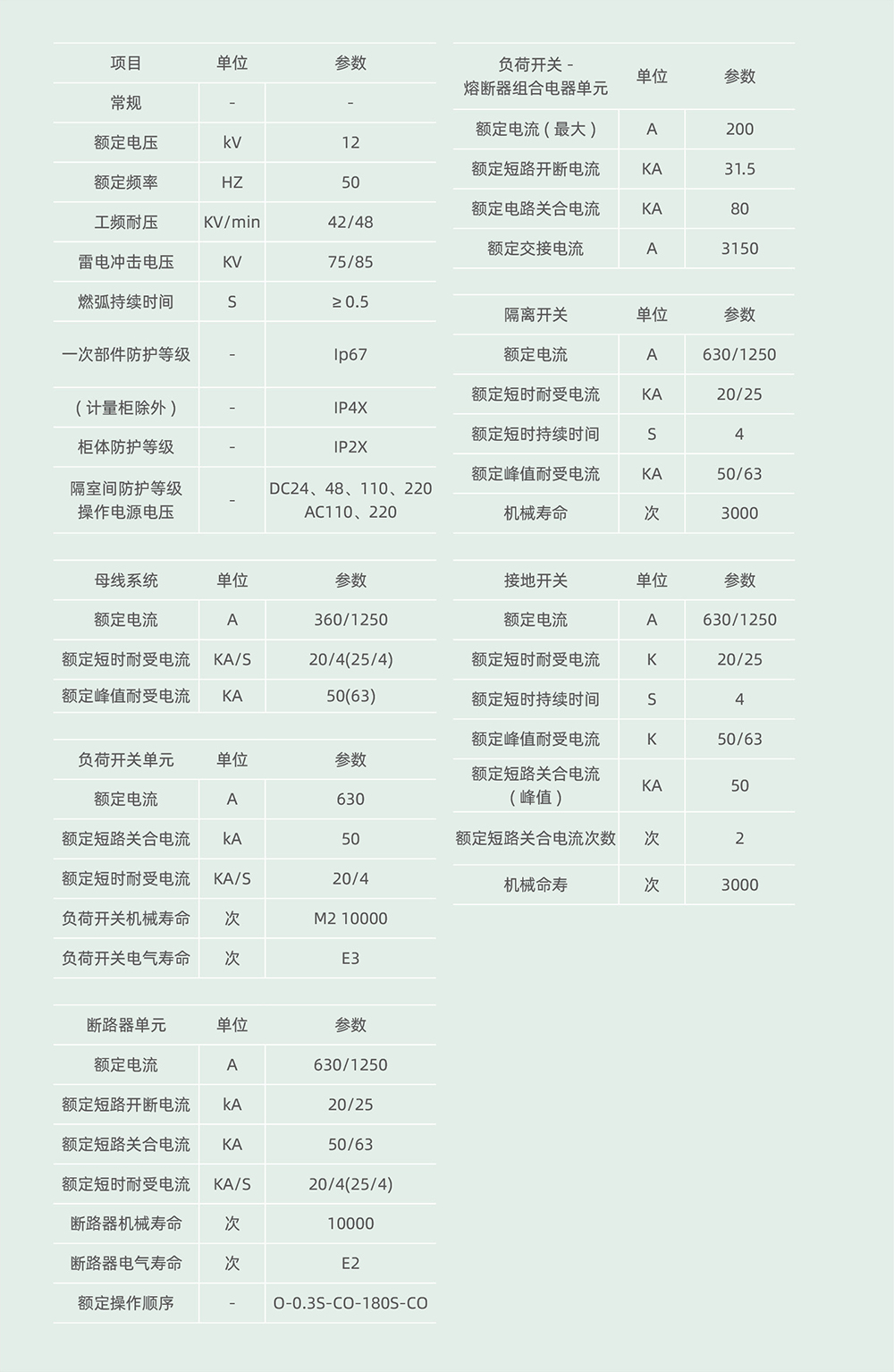

技术参数

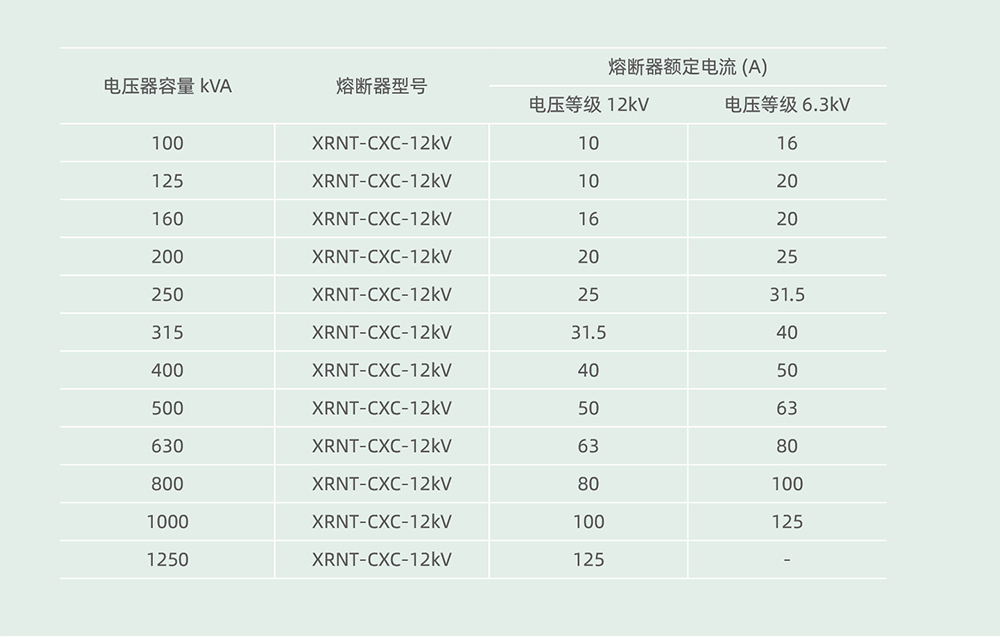

附件选配表

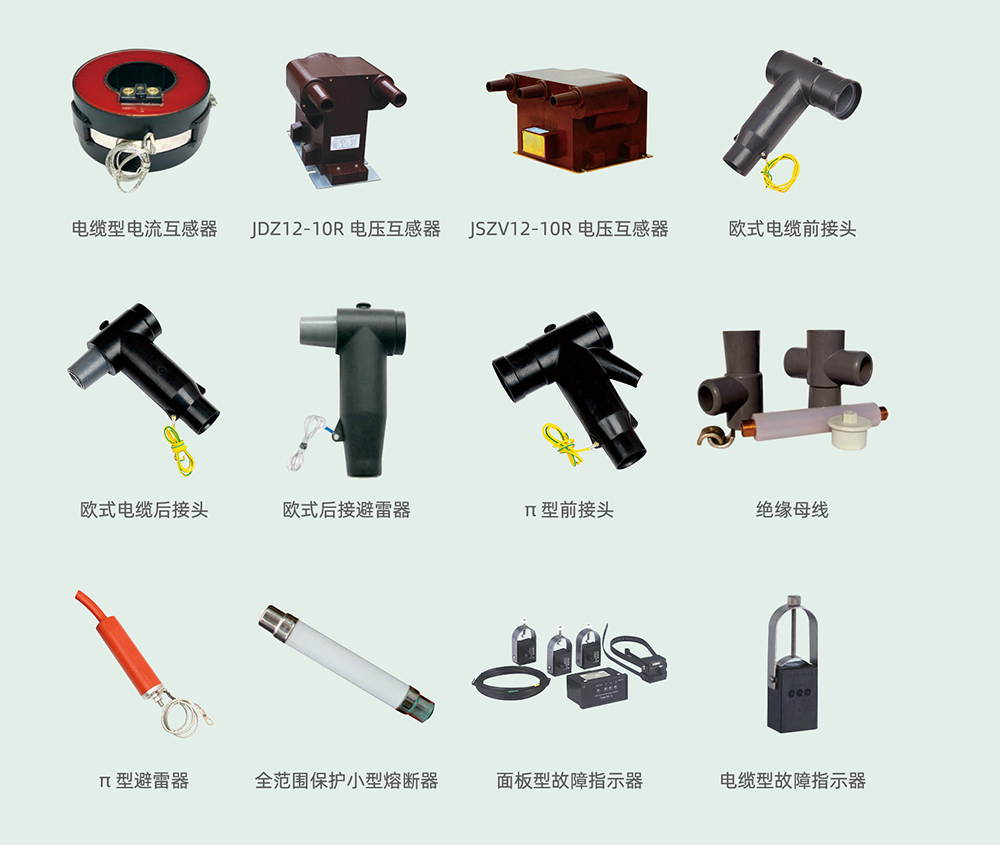

附件样式
